  • محول مثبت على عمود أحادي الطور

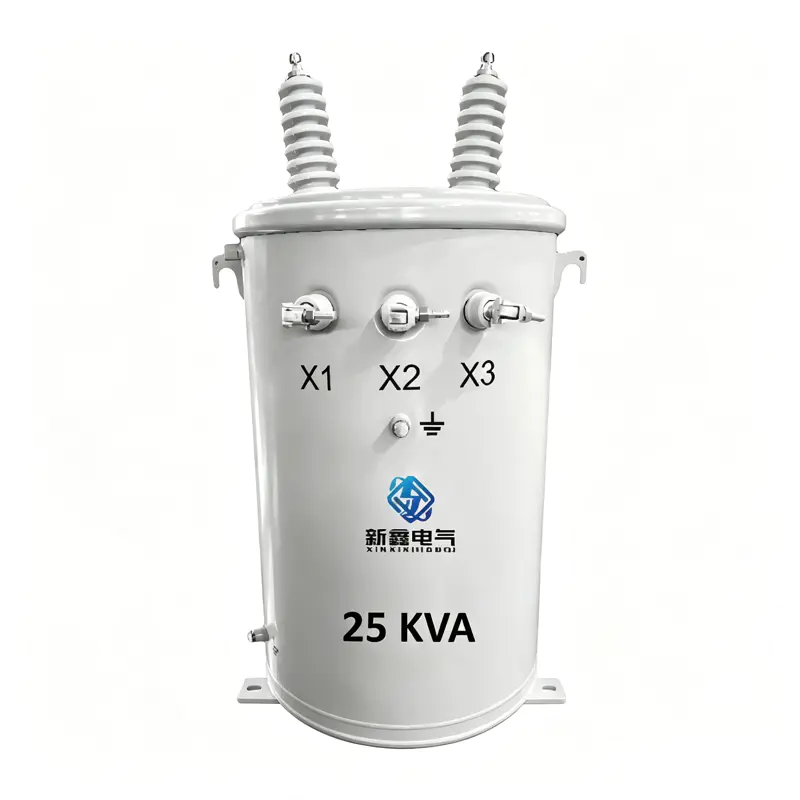

محول مثبت على عمود أحادي الطور

المحول المثبت على عمود أحادي الطور هو محول توزيع خارجي مغمور بالزيت مصمم لتحويل خطوط الطاقة العلوية ذات الجهد المتوسط إلى كهرباء ذات جهد منخفض للتطبيقات السكنية والزراعية والريفية والتجارية الصغيرة.

باعتباره محول توزيع عملي مغمور بالزيت، يتم تثبيت هذا المنتج على أعمدة المرافق أو الهياكل المخصصة، مما يسمح بوضع معدات إمداد الطاقة بالقرب من الأحمال الموزعة. بالمقارنة مع المحولات الأرضية التقليدية، يساعد المحول المثبت على عمود أحادي الطور على تقليل إشغال الأرض، وتقصير مسافة تغذية الجهد المنخفض، وتحسين كفاءة التوزيع في مناطق التحميل النائية أو المتناثرة.

يعتمد المحول على قلب من الفولاذ السيليكوني الموجه للحبوب، ولفائف من النحاس أو الألومنيوم، وخزان زيت محكم الغلق بالكامل، ومكونات عزل خارجية. يمكن تكوينه باستخدام أنظمة جهد مختلفة، وإعدادات الصنبور، وملحقات الحماية، وخيارات المراقبة وفقًا لمتطلبات المرافق والمشروع.

اتصل بنا
السابق:محول مغمور بالزيت من سبيكة غير متبلورة من سلسلة S(B)H التالي:محول مغمور بالزيت تحت الأرض من سلسلة S-MD
  • تفاصيل المنتج
  • الأسئلة الشائعة
المعلمة
مواصفات
نوع المنتج
محول مثبت على عمود أحادي الطور
السعة المقدرة
30 كيلو فولت أمبير–500 كيلو فولت أمبير
جهد عالي
10/11/15/20/22/24.9/33 كيلو فولت أو مخصص
جهد منخفض
120/240 فولت، 220/380 فولت، 230/400 فولت أو حسب الطلب
تردد
50 هرتز / 60 هرتز
المادة الأساسية
فولاذ السيليكون الموجه للحبوب المدرفل على البارد
موصل اللف
النحاس أو الألومنيوم
طريقة التبريد
تبريد طبيعي بالزيت والهواء (ONAN)
هيكل الخزان
هيكل مغمور بالزيت محكم الإغلاق بالكامل للاستخدام الخارجي
خيارات الحماية
فتيل، مانع الصواعق، جهاز تخفيف الضغط، مؤشر مستوى الزيت
خيارات المراقبة
مراقبة درجة الحرارة، واجهة المراقبة عن بعد
معايير التصميم
IEC 60076، سلسلة IEEE C57.12، GB/T 1094 أو مواصفات العميل

1. ما هي استخدامات المحول أحادي الطور المثبت على عمود؟
يستخدم المحول المثبت على عمود أحادي الطور بشكل أساسي لتوزيع الطاقة في المناطق السكنية والزراعية والريفية والنائية حيث يتم توزيع الأحمال على مساحة كبيرة.

2. ما الفرق بين المحولات المثبتة على الأعمدة والمحولات المثبتة على الأرض؟
يتم تركيب المحولات المثبتة على الأعمدة على أعمدة أو هياكل المرافق، مما يقلل من إشغال الأراضي ويسمح بالتركيب الأقرب للأحمال الموزعة.
تُستخدم المحولات المثبتة على الأرض عمومًا في التطبيقات ذات السعة الأكبر أو المواقع التي تتطلب وصولاً أسهل إلى مستوى الأرض.

3. هل يمكن للمحول دعم أنظمة الطور المنقسم 120/240 فولت؟
نعم.
يمكن تصميم المحول لإخراج الطور المنقسم 120/240 فولت أو تكوينات الجهد المنخفض الأخرى وفقًا لمعايير الطاقة المحلية ومتطلبات المشروع.

4. هل يمكن دعم أنظمة 50 هرتز و 60 هرتز؟
نعم.
يمكن تصميم المحول لترددات مختلفة، ولكن يجب التحقق من تصميم القلب والخسائر وارتفاع درجة الحرارة وأداء العزل وفقًا للتردد المقدر.

5. هل يمكن تركيب ملحقات الحماية معًا؟
نعم.
يمكن تكوين حماية الصمامات، ومانعات الصواعق، وأجهزة تخفيف الضغط، وملحقات المراقبة وفقًا لجهد النظام، ومتطلبات الحماية، والمعايير المحلية.

6. هل المحول مناسب للبيئات الساحلية أو القاسية؟
نعم.
تتوفر تصميمات مخصصة للضباب الملحي والرطوبة والغبار ودرجات الحرارة المرتفعة والارتفاعات العالية والبيئات المسببة للتآكل. ينبغي توفير الظروف البيئية قبل تأكيد التصميم النهائي.

  • مميزات المنتج

حلول إمدادات الطاقة الموزعة
تم تصميم محول التوزيع المثبت على القطب لشبكات الطاقة الموزعة حيث ينتشر الطلب على الكهرباء عبر مناطق واسعة.
من خلال تركيب المحول بالقرب من المستخدمين النهائيين، فإنه يساعد على تقليل طول خط الجهد المنخفض، وتقليل انخفاض الجهد، وتحسين موثوقية مصدر الطاقة.

تركيب خارجي مدمج
يقلل الهيكل المثبت على العمود من الحاجة إلى أساسات المحولات وغرف المعدات على مستوى الأرض.
إن تصميم التركيب المدمج يجعل المحول المثبت على عمود أحادي الطور مناسبًا للكهرباء الريفية والمناطق النائية وإمدادات الطاقة الزراعية والمواقع التي يكون فيها توفر الأراضي محدودًا.

تصميم موثوق للمحول المغمور بالزيت
يعتمد المحول على تقنية العزل والتبريد المغمورة بالزيت.
باعتباره محول توزيع مغمور بالزيت، فإنه يجمع بين التصميم الأساسي الأمثل، وهيكل اللف الموثوق به، والتجفيف الفراغي، وملء الزيت الفراغي، وتصنيع الخزان المغلق لتحسين أداء العزل وموثوقية التشغيل على المدى الطويل.
الحماية المرنة والتكيف البيئي

يمكن تجهيز المحول بما يلي:
حماية الصمامات ذات الجهد العالي
مانعات الصواعق
أجهزة تخفيف الضغط
مؤشرات درجة حرارة الزيت ومستوى الزيت
واجهات المراقبة عن بعد

بالنسبة للبيئات القاسية، تتوفر حلول مخصصة لـ:
المناطق ذات درجات الحرارة المرتفعة
بيئات الضباب الملحي الساحلي
المواقع المتربة
تطبيقات الارتفاعات العالية
الظروف المناخية الباردة

  • حقول التطبيق
مجال التطبيق
التطبيقات النموذجية
الصناعات التي نخدمها
توزيع الطاقة الريفية
إمدادات الكهرباء السكنية، الأحمال الزراعية، كهربة القرى
المرافق ومقاولو كهربة الريف
شبكات توزيع المرافق
ترقيات التوزيع العلوي، وأنظمة إمداد الطاقة اللامركزية
شركات الطاقة ومقاولي EPC
التطبيقات الزراعية
أنظمة الري والمزارع ومعدات المعالجة الزراعية
المشاريع الزراعية ومطوري البنية التحتية الريفية
المناطق النائية
الجزر والجبال والمجتمعات النائية وأنظمة الشبكات الصغيرة
المشاريع الحكومية ومطوري الطاقة
شركاء تصنيع المعدات الأصلية والتوزيع
أنظمة الجهد الموضعية، الملحقات المخصصة، العلامة التجارية الخاصة
موزعو المحولات وموردو المعدات

  • OEM·ODM
وحدة التخصيص
الخيارات المتاحة
التصميم الكهربائي
السعة، نسبة الجهد، التردد، المعاوقة، ضبط الصنبور، مستوى العزل، متطلبات الخسارة
تكوين الإخراج
أنظمة أحادية الطور ثنائية الأسلاك، ثلاثية الأسلاك، مقسمة الطور، متطلبات جهد منخفض مخصصة
ملحقات الحماية
فتيل، مانع صواعق، تخفيف الضغط، مراقبة درجة الحرارة، مراقبة مستوى الزيت
التصميم الميكانيكي
هيكل التثبيت، أقواس التثبيت، الترتيب الطرفي، نقاط الرفع
التكيف البيئي
درجة الحرارة العالية والرطوبة وضباب الملح والغبار والحماية من التآكل
العلامات التجارية والوثائق
لوحة اسم OEM، الملصقات، الأدلة، الرسومات، علامات التعبئة والتغليف

  • لماذا تختارنا

القدرة الكاملة على تصنيع المحولات
توفر شركة Jiangsu Xinxin Electric مجموعة كاملة من حلول المحولات بما في ذلك:
المحولات المغمورة بالزيت
محولات التوزيع المغمورة بالزيت
محولات النوع الجاف
محولات السبائك غير المتبلورة
محطات فرعية من نوع الصندوق
يتيح ذلك للمرافق ومقاولي EPC والموزعين تنسيق متطلبات توزيع الطاقة المختلفة من خلال مورد واحد.

عملية التصنيع الخاضعة للرقابة
تتم إدارة الإنتاج من خلال:
مراجعة المواصفات الفنية
فحص المواد الواردة
تصنيع النواة واللف
التجفيف الفراغي وتعبئة الزيت
فحص ختم الخزان
الاختبار الكهربائي النهائي
يتم التحكم في المواد الرئيسية بما في ذلك صفائح الفولاذ السيليكوني والموصلات ومواد العزل وزيت المحولات والبطانات وملحقات الحماية وفقًا لمتطلبات المشروع.

دعم المشاريع الدولية
يمكن لشركة Jiangsu Xinxin Electric توفير:
أوراق البيانات الفنية
رسومات التثبيت
معلومات الأسلاك
لوحات الأسماء
تقارير الاختبار
مستندات التعبئة والتغليف
يمكن إعداد المستندات وفقًا لمتطلبات IEC أو IEEE أو GB أو متطلبات المشروع الخاصة بالعميل.
