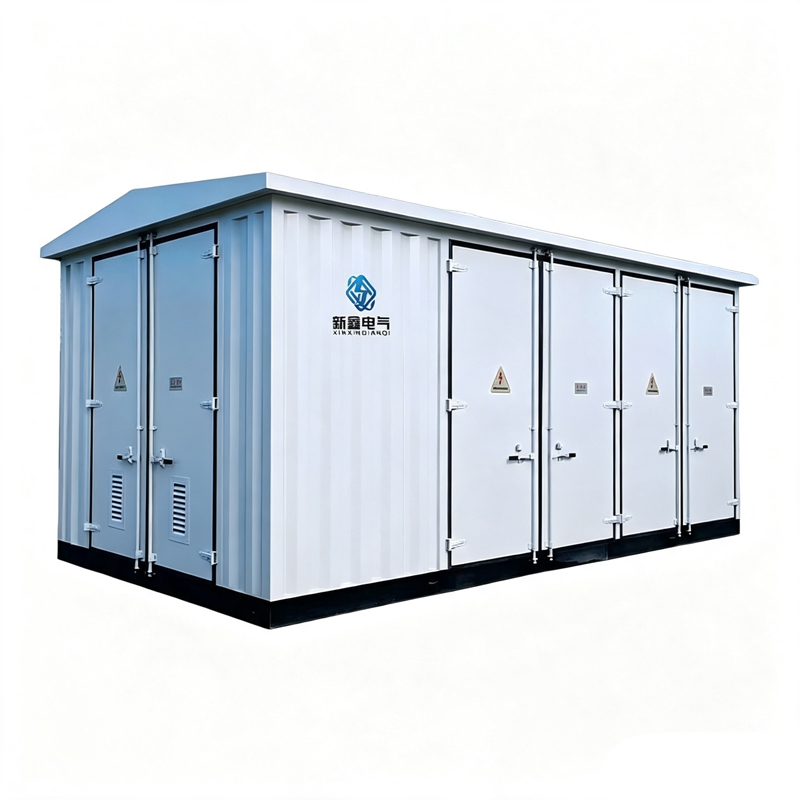

محطة فرعية مسبقة الصنع من النوع الأوروبي

الصفحة الرئيسية / منتجات / محطات فرعية / محطة فرعية مسبقة الصنع من النوع الأوروبي

  • تفاصيل المنتج
  • الأسئلة الشائعة
المعلمة
مواصفات
نوع المنتج
محطة فرعية مسبقة الصنع من النوع الأوروبي
السعة المقدرة
200 كيلو فولت أمبير–6300 كيلو فولت أمبير
جانب الجهد العالي
6/10/11/20/24/35 كيلو فولت أو مخصص
جانب الجهد المنخفض
0.4/0.415/0.48 كيلو فولت أو مخصص
خيارات المحول
محول مغمور بالزيت، محول من النوع الجاف، محول من سبيكة غير متبلورة
معدات الجهد العالي
وحدة RMU، قاطع دائرة التفريغ، مفتاح التحميل، مفتاح التأريض، مانع الصواعق، مرحل الحماية
معدات الجهد المنخفض
وحدة التغذية الواردة، وحدة التغذية الصادرة، وصلة ناقل، قياس، تعويض المكثف
نظام المراقبة
PLC، SCADA، مراقبة درجة الحرارة، إنذار الأعطال، الاتصالات عن بعد
نظام الإغلاق
التهوية، الإضاءة، التأريض، منع التكثيف، الحماية من الغبار
التكيف البيئي
الحماية من درجات الحرارة المرتفعة والارتفاعات العالية والتآكل الساحلي والرمال والغبار
معايير التصميم
مواصفات IEC أو GB/T أو ANSI/IEEE أو العميل

1. ما هي المحطة الفرعية الجاهزة من النوع الأوروبي؟
المحطة الفرعية الجاهزة من النوع الأوروبي هي وحدة توزيع طاقة مجمعة في المصنع، تدمج مفاتيح الجهد العالي، والمحول، ومعدات الجهد المنخفض، والحماية، وأنظمة المراقبة داخل غلاف جاهز.
تُستخدم على نطاق واسع لتوزيع الطاقة في القطاعات الصناعية، والتجارية، والبنية التحتية، والطاقة المتجددة.

2. ما هو الفرق بين المحطات الفرعية الجاهزة من النوع الأوروبي والنوع الأمريكي؟
تعتمد المحطات الفرعية من النوع الأوروبي عادةً على حجرات منفصلة للجهد العالي والمحولات والجهد المنخفض مع تكامل مرن للمعدات.
غالبًا ما تتميز الحلول من النوع الأمريكي بتكامل أكثر إحكاما بين المحولات والتروس وترتيبات مختلفة للحماية وتوصيل الكابلات.
يعتمد الاختيار على المعايير الإقليمية ومتطلبات التثبيت وتصميم المشروع.

3. هل يمكن تركيب محولات مختلفة في المحطة الفرعية؟
نعم.
يمكن تهيئة المحطة الفرعية الجاهزة باستخدام:
المحولات المغمورة بالزيت
المحولات من النوع الجاف
محولات السبائك غير المتبلورة
يعتمد الاختيار على متطلبات السلامة وأهداف الكفاءة وظروف الصيانة وبيئة التثبيت.

4. هل يمكن استخدام المحطة الفرعية في البيئات القاسية؟
نعم.
التصاميم المخصصة متاحة لـ:
المناطق ذات درجات الحرارة المرتفعة
المواقع المرتفعة
بيئات الضباب الملحي الساحلي
المناطق المتربة والصحراوية
ظروف الرطوبة العالية
ينبغي تأكيد المعايير البيئية أثناء المراجعة الهندسية.

5. هل يمكن دمج SCADA والمراقبة عن بعد؟
نعم.
يمكن تكوين PLC وSCADA ومراقبة درجة الحرارة وإنذارات الأخطاء وواجهات الاتصال ووظائف المراقبة عن بعد وفقًا لمتطلبات المشروع.

  • مميزات المنتج

نظام توزيع الطاقة المتكامل
تدمج المحطة الفرعية الجاهزة من النوع الأوروبي المحولات ومعدات التبديل ذات الجهد المتوسط وتوزيع الجهد المنخفض وأنظمة الحماية والمراقبة في حل واحد كامل.
يقلل التصميم المتكامل من تنسيق الواجهة بين الموردين المتعددين ويبسط تركيب المشروع وتشغيله وصيانته.

تصميم هيكل مكون من ثلاث حجرات
تعتمد المحطة الفرعية الجاهزة على حجرات مستقلة للجهد العالي والمحول والجهد المنخفض.
يتحسن هذا الهيكل:
فصل السلامة الكهربائية
إمكانية الوصول إلى الصيانة
حماية المعدات
مرونة توسيع النظام
يمكن تكوين أنظمة التشابك الميكانيكية والكهربائية وفقًا لمتطلبات سلامة المشروع.

تجميع المصنع واختبار النظام
يتم تجميع المكونات الرئيسية للمحطة الفرعية وفحصها قبل التسليم.
يمكن أن يشمل التحقق من المصنع ما يلي:
فحص الأسلاك الداخلية
التحقق من منطق الحماية
التحقق المتشابك
اختبار الدائرة المساعدة
اختبار وظيفة الاتصال
يساعد هذا على تقليل أعمال التثبيت في الموقع وتحسين كفاءة تسليم المشروع.

المعدات المرنة والتكوين البيئي
يمكن تخصيص المحطة الفرعية الجاهزة من النوع الأوروبي باستخدام تقنيات المحولات المختلفة والحلول البيئية.
تتضمن التكوينات الاختيارية ما يلي:
محول مغمور بالزيت
محول من النوع الجاف
محول سبائك غير متبلور
نظام التهوية القسرية
مراقبة درجة الحرارة
التسخين المضاد للتكثيف
ترشيح الغبار
طلاء الحماية من التآكل

  • حقول التطبيق
مجال التطبيق
التطبيقات النموذجية
الصناعات التي نخدمها
توزيع الطاقة الصناعية
إمدادات الطاقة للمصانع، المناطق الصناعية، مرافق الإنتاج
الشركات الصناعية ومقاولي EPC
البنية التحتية الحضرية
المباني التجارية والمشاريع البلدية والمرافق العامة
المشاريع الحكومية والشركات الهندسية
مشاريع الطاقة المتجددة
محطات الطاقة الشمسية، ومرافق طاقة الرياح، وأنظمة تخزين الطاقة
مطورو الطاقة المتجددة ومُدمِجو الأنظمة
مرافق النقل
المطارات، النقل بالسكك الحديدية، الموانئ، شبكات البنية التحتية
مقاولو البنية التحتية
المشاريع التجارية والسكنية
المجتمعات السكنية ومراكز التسوق والمجمعات التجارية
مطورو العقارات والمقاولون الكهربائيون
تكامل OEM والنظام
تكوينات مخصصة، معايير محلية، حلول ذات علامات تجارية
الموزعون ومصنعو المعدات

  • OEM·ODM
وحدة التخصيص
الخيارات المتاحة
التصميم الكهربائي
السعة، مستوى الجهد، التردد، المعاوقة، مجموعة المتجهات، إعدادات الحماية
تكوين المحول
اختيار المحولات المصنوعة من سبائك غير متبلورة من النوع الجاف المغمور بالزيت
نظام الجهد العالي
وحدة RMU، قاطع الفراغ، مفتاح الحمل، مرحل الحماية، القياس
نظام الجهد المنخفض
ترتيب وحدة التغذية، نظام التعويض، خزانة التحكم، المراقبة
نظام الاتصالات
PLC، SCADA، بروتوكول الاتصال، المراقبة عن بعد
التصميم الميكانيكي
حجم العلبة، مدخل الكابل، التهوية، هيكل الرفع، واجهة الأساس
التكيف البيئي
حماية من درجات الحرارة المرتفعة والارتفاعات العالية والتآكل والغبار والرطوبة
العلامات التجارية والوثائق
لوحة اسم OEM، الملصقات، الأدلة، الرسومات، علامات التعبئة والتغليف

  • لماذا تختارنا

القدرة الكاملة على توزيع الطاقة
توفر شركة Jiangsu Xinxin Electric حلولاً متكاملة بما في ذلك:
محطة فرعية مسبقة الصنع من النوع الأوروبي
محطة فرعية من نوع الصندوق
المحولات المغمورة بالزيت
محولات النوع الجاف
محولات السبائك غير المتبلورة
يتيح ذلك لمقاولي EPC ومتكاملي النظام تنسيق متطلبات المحولات والمفاتيح الكهربائية والنظام المساعد من خلال مورد واحد.

عملية التصنيع الخاضعة للرقابة
يشمل الإنتاج:
مراجعة المواصفات الفنية
فحص المحولات والمفاتيح الكهربائية
تصنيع العبوات
الأسلاك الأولية والثانوية
الحماية واختبار الاتصالات
التحقق النهائي من النظام
يتم فحص جميع المكونات الرئيسية وفقًا للمتطلبات الفنية المعتمدة.

دعم المشاريع الدولية
يمكن توفير المستندات الفنية وفقًا لمتطلبات IEC أو GB أو ANSI/IEEE أو متطلبات العملاء، بما في ذلك:
أوراق البيانات الفنية
مخططات الخط الواحد
رسومات التجميع
مخططات الأسلاك
تقارير الاختبار
أدلة التشغيل
مستندات التعبئة والتغليف

نبذة عن شركة شينشين للكهرباء

تدير شركة Xinxin Electric منشأة تصنيع بطول 30 ألف متر² وتتخصص في المحولات والمنتجات الجاهزة محطات فرعية. مع التزامنا بالجودة والنزاهة، فإننا نقدم المعدات والدعم الفني لمشاريع الطاقة في جميع أنحاء العالم.
